重錘翻板閥
點擊： 次
普惠重錘翻板閥生產廠家采用純機械工作原理,依靠配重與物料平衡原理自重將翻板啟閉,實現卸料并避免外界自然風進入重錘翻板閥上方設備.廠家熱線03175569122 重錘翻板閥 詳細參數
重錘翻板閥介紹
重錘翻板閥采用純機械工作原理，配置機械傳動重力平衡自動復位裝置，依靠物料的自重將翻板打開，當物料落入下方設備以后，翻板依靠配重自動回復，完成定量卸料與鎖風的效果，避免外界自然風進入設備上方。
重錘翻板閥分為雙層翻板與單層翻板兩個系列，主要以方形連接法蘭為主，是根據圖紙與使用要求采用碳鋼或不銹鋼等材料焊接制成，有多個規格口徑可以選擇，適用于高、低溫卸料環境，是安裝在料倉或灰斗的下方用于卸灰、卸料的設備之一。
重錘翻板閥是由翻板、重錘、傳動裝置、殼體、連接法蘭等零配件組成，傳動、連接方便、操作簡易，經常用在單機布袋式除塵器的灰斗下面卸灰，也是建筑材料、有色金屬、鋼鐵、化工行業灰斗、料倉下面的卸灰、卸料設備。

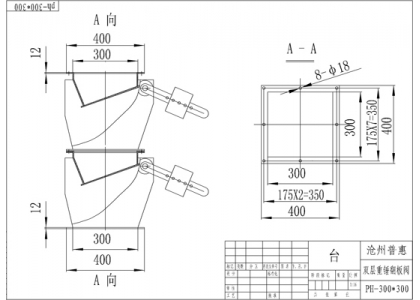

重錘翻板閥外形尺寸圖
重錘翻板閥選型參考表
|
內徑mm |
中心距mm |
外徑mm |
雙層高度mm |
單層高度mm |
N-φ |
主要材質 |
|
200*200 |
250*250 |
300*300 |
750 |
375 |
8-φ13 |
碳鋼、 不銹鋼、 錳鋼
|
|
300*300 |
350*350 |
400*400 |
900 |
450 |
8-φ18 |
|
|
320*320 |
370*370 |
420*420 |
920 |
460 |
8-φ18 |
|
|
340*340 |
390*390 |
440*440 |
1000 |
500 |
8-φ18 |
|
|
400*400 |
450*450 |
500*500 |
1100 |
550 |
8-φ18 |
|
|
440*440 |
490*490 |
540*540 |
1200 |
600 |
8-φ18 |
|
|
500*500 |
560*560 |
600*600 |
1300 |
650 |
12-φ20 |
|
|
600*600 |
660*660 |
700*700 |
1600 |
800 |
12-φ20 |
廠家采購指南
在采購重錘翻板閥時要說明是單層還是雙層，連接法蘭尺寸與總體高度、材質要求等，也可將您的安裝空間或使用環境告知生產廠家，由廠家幫您選型。同時我廠還生產旋轉卸料閥、手動插板門/電動插板閥、三通分料閥等配套設備。
